Пути повышения хладостойкости стали и сварных соединений
Год выпуска: 2022 Язык: Русский Автор: Горынин Владимир Игоревич, Оленин Михаил Иванович Жанр: Техническая литература Издательство: Инфра-Инженерия Формат: PDF Качество: Изначально компьютерное (eBook) Количество страниц: 213 Описание: Рассмотрены научно-методические подходы, обеспечивающие снижение склонности сталей перлитного и мартенситного класса и металла их сварных соединений к хладноломкости. Проанализирована роль карбидов, образующихся после термического улучшения и дополнительного отпуска, исследованы особенности их роста и коагуляции. Показано, что коагуляция и сфероидизация карбидов цементитного типа позволяет не только повысить хладостойкость сталей перлитного и мартенситного класса, включая металл их сварных соединений, но и устранить тепловую хрупкость сталей после длительной эксплуатации. Для инженерно-технических и научных работников - металловедов, сварщиков, конструкторов, прочнистов и машиностроителей, занимающихся вопросами проектирования, обоснования выбора материала, изготовления и эксплуатации крупногабаритных и нагруженных изделий общего машиностроения.

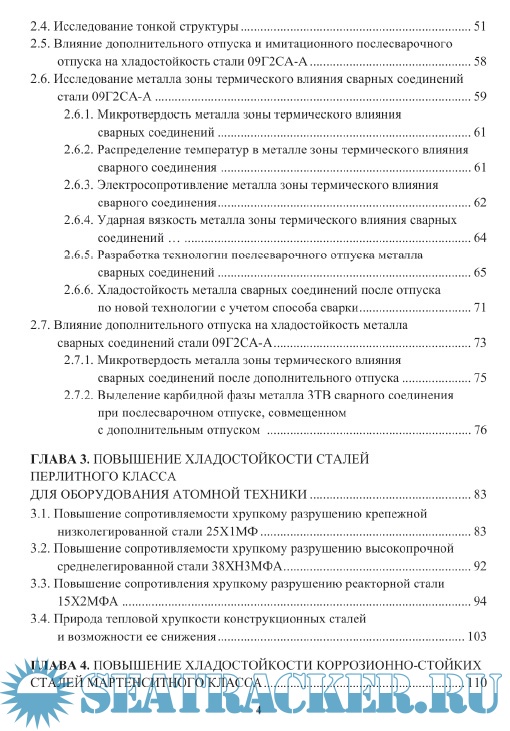

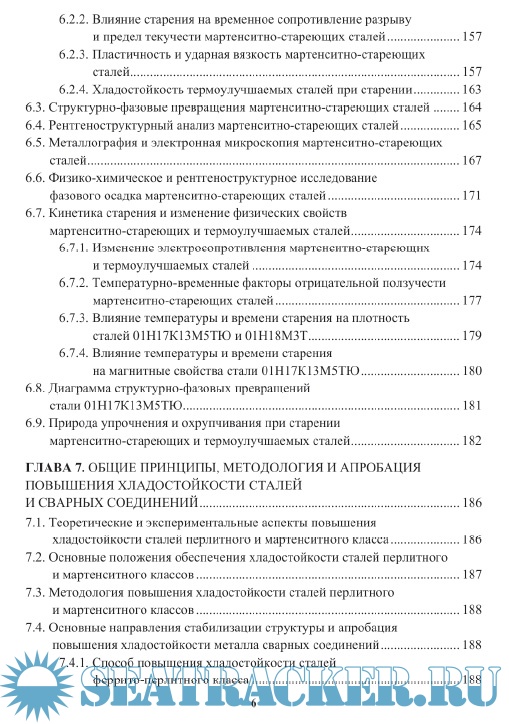

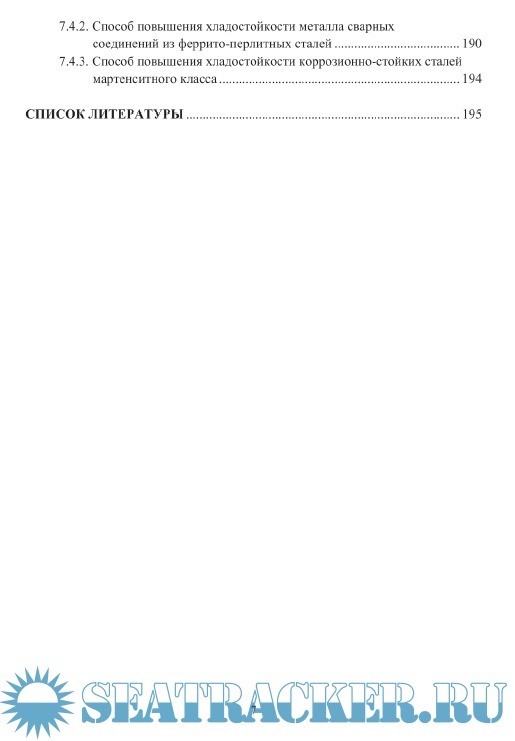

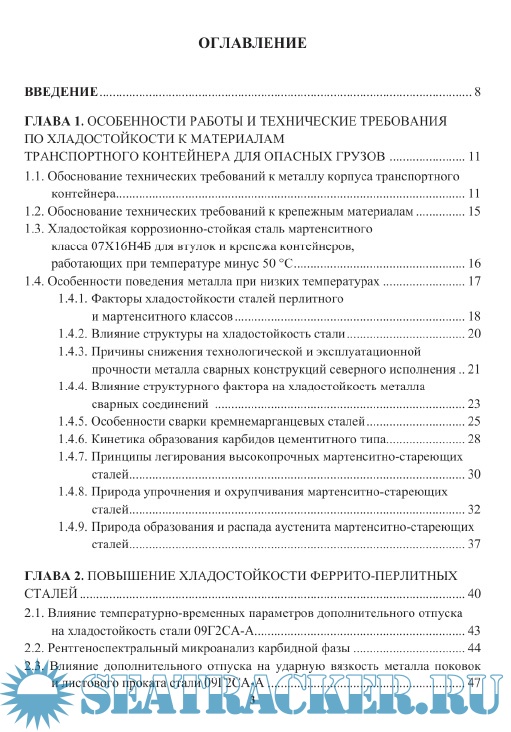

Содержание

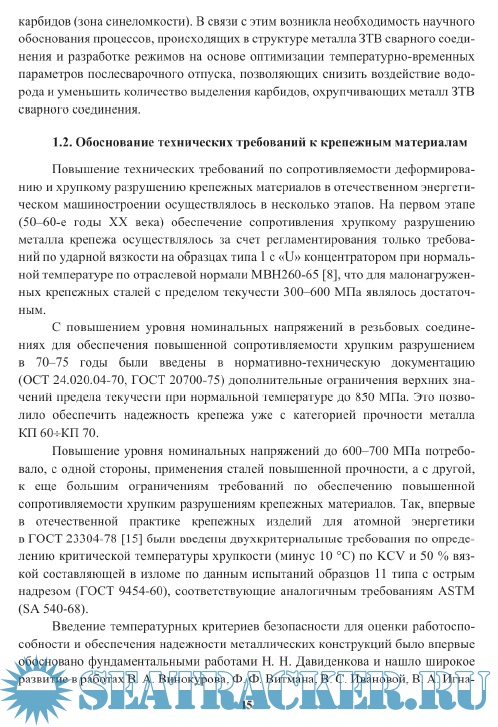

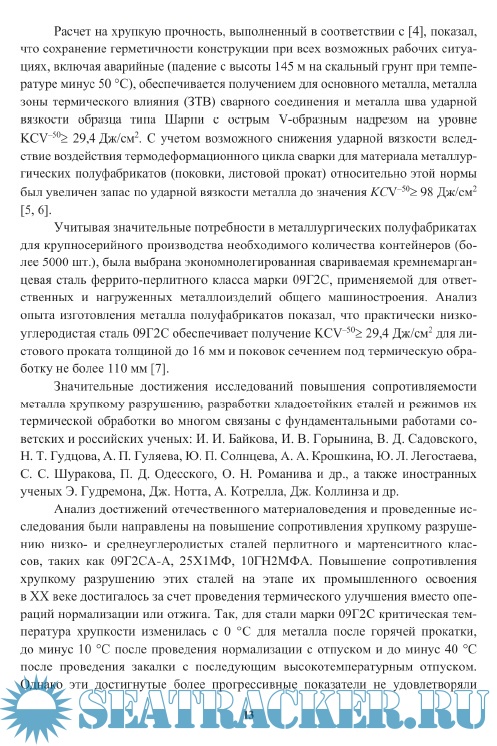

Скриншоты
5
Пути повышения хладостойкости сталей и сварных соединений.pdf
You cannot post new topics in this forum You cannot reply to topics in this forum You cannot edit your posts in this forum You cannot delete your posts in this forum You cannot vote in polls in this forum You cannot attach files in this forum You cannot download files in this forum
Пути повышения хладостойкости стали и сварных соединений
Язык: Русский
Автор: Горынин Владимир Игоревич, Оленин Михаил Иванович
Жанр: Техническая литература
Издательство: Инфра-Инженерия
Формат: PDF
Качество: Изначально компьютерное (eBook)
Количество страниц: 213
Описание: Рассмотрены научно-методические подходы, обеспечивающие снижение склонности сталей перлитного и мартенситного класса и металла их сварных соединений к хладноломкости. Проанализирована роль карбидов, образующихся после термического улучшения и дополнительного отпуска, исследованы особенности их роста и коагуляции. Показано, что коагуляция и сфероидизация карбидов цементитного типа позволяет не только повысить хладостойкость сталей перлитного и мартенситного класса, включая металл их сварных соединений, но и устранить тепловую хрупкость сталей после длительной эксплуатации. Для инженерно-технических и научных работников - металловедов, сварщиков, конструкторов, прочнистов и машиностроителей, занимающихся вопросами проектирования, обоснования выбора материала, изготовления и эксплуатации крупногабаритных и нагруженных изделий общего машиностроения.
Содержание

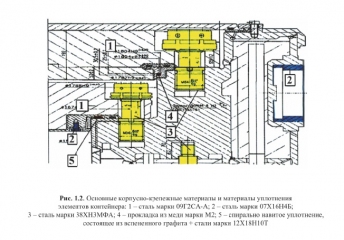

Скриншоты
Пути повышения хладостойкости сталей и сварных соединений.pdf
Download [19 KB]
Share
